便携式X射线机国内发展现状

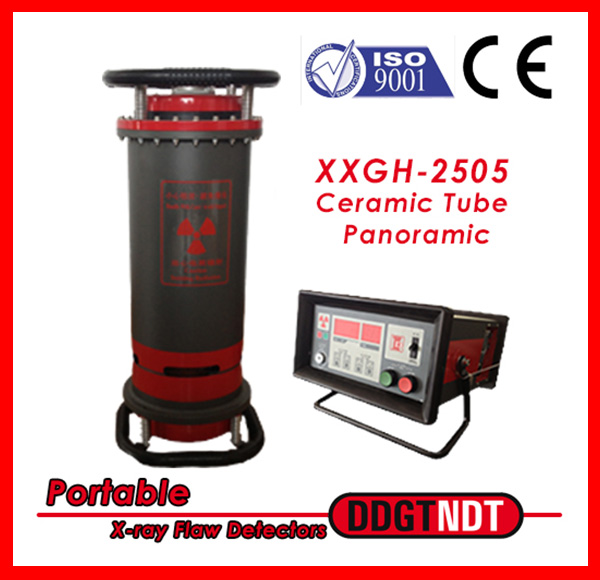

　　国内便携式X射线探伤机是20世纪80年代初开始发展起来的。丹东工业探伤机厂参照日本理学晶闸管控制的X射线机，采用SF6高压绝缘气体作绝缘，研发出来的便携式X射线探伤机，替代油绝缘工频机，是一次跨越式的提升。随后，尽管在控制电路方面，各生产厂家加进自己的一点小改进，例如：自动训机、液晶屏显示、单片机智能控制等，但是，主回路至今没有改变。现在，丹东系列便携式X射线探伤机成为了市场的主流。

　　射线的种类中易于穿透物质的有X射线、γ射线、中子射线三种。这三种射线都被用于无损检测，其中X射线和γ射线广泛用于锅炉压力容器焊缝和其他工业产品、结构材料的缺陷检测，而中子射线仅用于一些特殊场合。射线检测主要的应用是探侧试件内部的宏观几何缺陷(探伤)。按照不同特征(例如使用的射线种类、记录的器材、工艺和技术特点等)可将射线检测分为许多种不同的方法。射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材的无损的检测方法。该方法是基本的，应用广泛的一种射线检测方法。

　　便携式X射线机所用电源是220V，50Hz单相交流电，电源进入控制箱经功率开关之后分为二路，一路进主回路，另一路给弱电控制部分供电。主回路主要有调压整流单元、LC滤波、逆变单元（又称斩波单元）组成，输出脉冲信号供给高压变压器（俗称高压包）初级。不同厂商生产的控制单元各有不同，但是，实现的功能基本相同，包括产生触发控制信号、曝光计时、毫安保护、超压保护、过温保护等，有的设备利用单片机或微电脑控制，实现自动训机、语音提示、故障代码显示、曝光参数设置、存储、记忆等功能。
